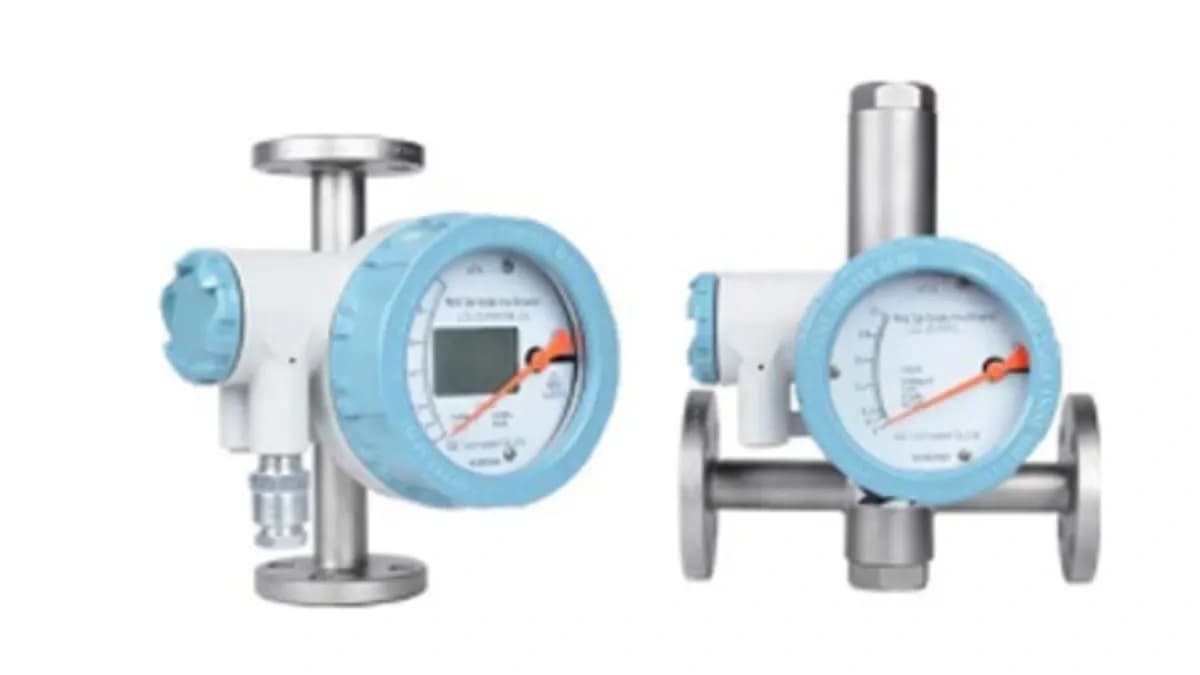

Variable Area Flow Meter: Pengertian, Fungsi, Jenis dan Spesifikasinya

Pengertian

Variable area flowmeter, dikenal sebagai rotameter, adalah perangkat pengukur aliran yang bekerja berdasarkan prinsip perubahan luas area penampang untuk mengukur laju aliran fluida. Perangkat ini terdiri dari tabung transparan dengan sebuah float atau pelampung yang bergerak naik dan turun di dalam tabung sesuai dengan aliran cairan. Berikut adalah deskripsi lebih lanjut tentang variable area flowmeter:

Cara Kerja

Variable area flowmeter bekerja berdasarkan prinsip bahwa semakin besar laju aliran cairan, semakin tinggi posisi float atau pelampung di dalam tabung. Ketika cairan mengalir melalui tabung, kecepatan alirannya akan menyebabkan float naik dan turun. Hal ini akan menghasilkan perubahan luas area penampang yang melalui float tersebut, yang sejalan dengan aliran fluida. Pengukuran laju aliran didasarkan pada posisi float atau pelampung terhadap skala yang ada di tabung.

Akurasi

Variable area flowmeter memberikan akurasi yang cukup baik untuk pengukuran aliran dengan tingkat aliran yang relatif konstan. Akurasi umumnya dalam rentang ±2% hingga ±5% dari nilai bacaan.

Aplikasi

Variable area flowmeter cocok digunakan untuk berbagai jenis cairan, termasuk gas dan cairan. Meskipun lebih umum digunakan untuk cairan yang bersih dan tidak mengandung partikel padat, beberapa model variable area flowmeter juga dapat digunakan untuk cairan yang mengandung partikel dengan asumsi partikel tersebut tidak menghambat pergerakan float.

Skala

Perangkat ini memiliki skala yang menunjukkan laju aliran atau aliran volumetrik dalam unit yang sesuai, seperti liter per menit (LPM) atau meter kubik per jam (m³/h).

Rentang Ukuran

Variable area flowmeter tersedia dalam berbagai ukuran, dengan kemampuan mengukur aliran yang bervariasi dari kecil hingga besar, sesuai dengan kebutuhan aplikasi.

Keuntungan

Variable area flowmeter merupakan perangkat yang relatif murah, mudah dipasang, dan sederhana dalam perawatan. Mereka tidak memerlukan sumber daya eksternal dan tidak bergantung pada teknologi elektronik, sehingga cocok digunakan dalam lingkungan yang tidak ramah terhadap perangkat elektronik. Variable area flowmeter cocok untuk aplikasi di mana akurasi yang tinggi bukanlah kebutuhan utama dan ketahanan terhadap lingkungan yang keras diperlukan. Meskipun tidak seakurat beberapa jenis flowmeter lainnya, variable area flowmeter tetap menjadi pilihan yang populer untuk banyak aplikasi sederhana di berbagai industri.

Parameter Teknik

instrument type	LZZ LZD Series

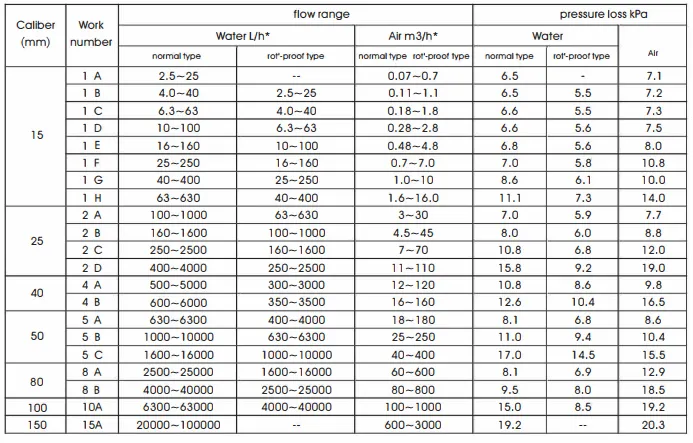

Water 2.5-100000L/hAir 0.07-3000m3/h(see form as follow)	flow range
DN(;l 00mm:l0:lDN>l00mm:5:1	range ration
accurancy	Standard type:+2.5 5%FS,the special order:can be up to ± l .0%FS
maximumworking pressure	DNl5,DN25,DN40,DN50:4.0MPaDN80,DN100,DNl 50:l .6MPa
medium temperature	Normal of Hl :-40°C--l00°C,High temperature type H2:-80°C--250°C
Environment temperature	-25°C-+55°C
conjunction way	Flange connection(flange standard:refer to GB91l 5-88,JB82-59),can be made by the useR'S requirement.
Exib II CT4 Install the safe grid LB987S Explosion-proof number of certificate GYB00563	explosion-proof grade
protection grade	IP65
iscidity	DNl5:(;5mpa.s,DN25-DN150:(;250mPa.s
proaucts executive standard	JB/T6844- l 993
