ULTRASONIC HANDHELD FLOW METER: DEFINISI, FUNGSI, JENIS DAN SPESIFIKASINYA

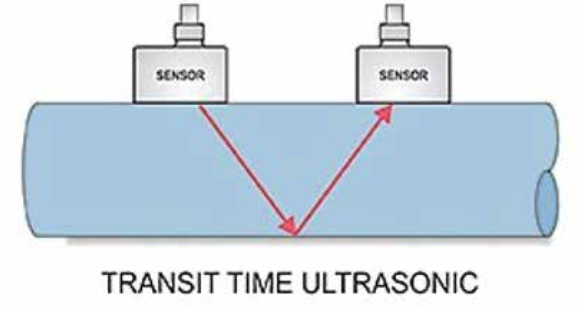

Ultrasonic Handheld Flow Meter adalah perangkat portabel yang digunakan untuk mengukur laju aliran cairan (liquid) dalam sistem pipa atau saluran tanpa harus memotong atau merusak pipa. Perangkat ini bekerja berdasarkan prinsip pengukuran waktu transit ultrasonik, di mana gelombang ultrasonik dikirimkan melalui cairan dari satu titik ke titik lain, dan waktu yang dibutuhkan untuk gelombang tersebut bergerak melintasi cairan diukur.

1.1 Transduser

Perangkat ini biasanya dilengkapi dengan satu atau beberapa transduser ultrasonik yang ditempatkan pada permukaan luar pipa atau saluran. Transduser berfungsi untuk mengirimkan gelombang ultrasonik ke cairan dan menerima gelombang yang dipantulkan kembali setelah melewati cairan.

1.2 Display dan Pengolahan Data

Ultrasonic handheld flowmeter dilengkapi dengan layar LCD atau layar sentuh yang menampilkan data aliran, termasuk laju aliran (flow rate), total volume aliran (total flow volume), dan mungkin beberapa parameter lain seperti suhu cairan. Beberapa model juga dapat menyimpan data pengukuran untuk analisis lebih lanjut.

1.3 Cara Kerja

Pengguna dapat dengan mudah mengarahkan transduser ke pipa atau saluran yang akan diukur alirannya. Setelah ditempatkan dengan benar, perangkat ini akan mengirimkan gelombang ultrasonik melalui cairan. Gelombang akan melewati cairan dengan kecepatan tertentu, dan perangkat akan mengukur waktu yang dibutuhkan untuk gelombang tersebut sampai ke transduser penerima. Berdasarkan perbedaan waktu transit ini, perangkat dapat menghitung laju aliran cairan.

1.4 Aplikasi

Ultrasonic handheld flowmeter sangat berguna dalam berbagai industri, termasuk pengolahan air, industri kimia, minyak dan gas, industri makanan dan minuman, serta aplikasi energi seperti pembangkit listrik. Perangkat ini cocok digunakan di lapangan karena mudah dibawa-bawa dan tidak memerlukan pemotongan atau perubahan pada infrastruktur yang ada.

1.5 Spesifikasi

1.6 INSTALATION

Untuk pemasangan transduser pada pipa, pipa harus bebas dari cat dan korosi agar transduser dapat bekerja dengan baik. Untuk pemasangan nya sendiri harus disesuaikan dengan ukuran pipa yang digunakan akan dijelaskan pada gambar berikut :

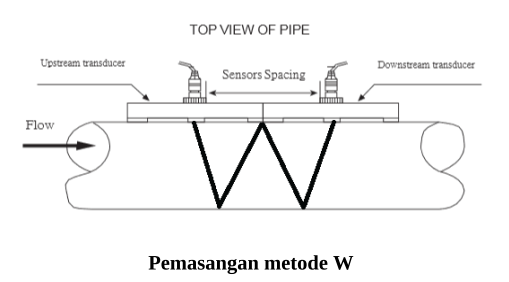

• Pada pipa size DN15 - DN25 menggunakan metode Tipe W

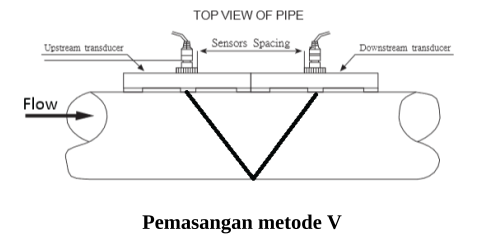

• Pada size pipa DN15 - DN100 menggunakan metode Tipe V

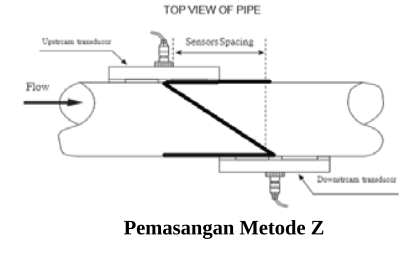

• Pada size pipa DN50 - DN700 menggunakan metode Tipe Z

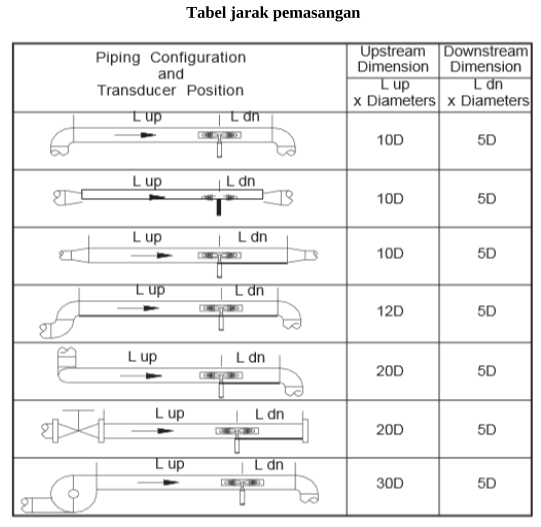

• Pada size pipa Dn300 - DN6000 menggunakan metode Tipe N Selain metode pemasangan di atas juga terdapat jarak pemasangan yang harus di perhatikan agar transduser berfungsi dan berjalan dengan baik, terlihat pada gambar berikut :
