SAFETY VALVE: DEFINISI, FUNGSI, JENIS DAN SPESIFIKASINYA

08-Juni-2023 Robbi Ferdian
https://arita.co.id/cache/d44e51d0fadc4b7ae02d7369ea66c7de_x_Thumbnail586.png

Sistem uap atau boiler adalah sebuah alat yang digunakan untuk memproduksi steam,temperature pada boiler sangat tinggi sehingga tekanannya juga tinggi, oleh sebab itu, sistem uap perlu dijaga keamanannya. Salah satu jenis perangkat keamanan otomatis yang sangat dibutuhkan pada sistem uap adalah safety valve.

Safety Valve berfungsi untuk melepaskan tekanan yang berlebih pada suatu installasi pipa, hal ini untuk mencegah kerusakan pada equipment dan yang lebih penting lagi untuk mancegah terjadinya kecelakan kerja. Safety Valve digunakan pada Instalasi Steam Industri yang mengunakan Boiler, Seperti :

1. Farmasi

2. Food & Beverages

3. Industri Kelapa Sawit Industri

4. Oil dan Gas

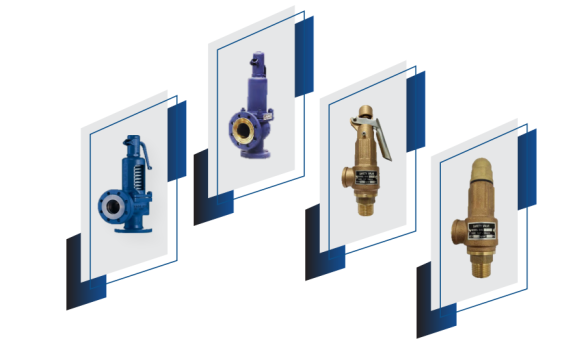

SAFETY VALVE (Open & Close Bonnet)

  • Pressure Rating : 1.6 – 4.0 Mpa.
  • Size : DN 15 – DN 500 (custom size)
  • Material : WCB
  • Model : Full Nozzle.
  • App. Media : Water, Oil, Gas System
  • Connecting : PN 16, PN 40, ANSI 150, ANSI 300 (custom size)
  • Safety Valve Open Bonnet

Safety Valve yang memiliki bonnet terbuka sehingga terlihat bagian spring di dalamnya. Safety valve jenis pada umunya cocok digunakan untuk media saturated dan superheated steam. Dengan alasan supaya spring mudah dibersihkan dari condensate sisa steam yang terbuang sehingga spring tetap kering dan mendapatkan pendingginan udara dari luar

  • Safety Valve Close Bonnet

Close Bonnet Safety Valve memiliki bonnet dan cap tertutup safety valve ini pada umumnya digunakan untuk media gas, dan liquid.

SAFETY VALVE (With & Without Lever)

  • Body Material : Bronze & SS316
  • Nominal Diameter : Bronze & SS316 15mm – 50mm / ½”-2”)
  • Working Temp. : Bronze (-50°C - 200°C), SS316 (-40°C - 200°C).
  • Work Pressure : Bronze ( 0.1 - 40 Bar, SS316 (0.1 Bar –30 Bar)
  • Connection : SCREW END BSPT App. Media : Steam, Gas, Liquid

Safety Valve with Lever

Safety valve ini digunakan pada system steam, boiler, system oli, system air, udara dan sebagainya. Setelah dipasang di instalasi perpipaan, safety valve akan bekerja secara otomatis saat tekanan dalam system telah mencapai tekanan yang sudah diatur, sehinga melindungi system.

Safety Valve without Lever

Safety valve digunakan pada udara bertekanan, system air, pipa minyak, system gas dan sebagainya. 2. Setelah dipasang di instalasi perpipaan, safety valve akan bekerja secara otomatis saat tekanan dalam system telah mencapai tekanan yang sudah diatur, sehinga melindungi system.
