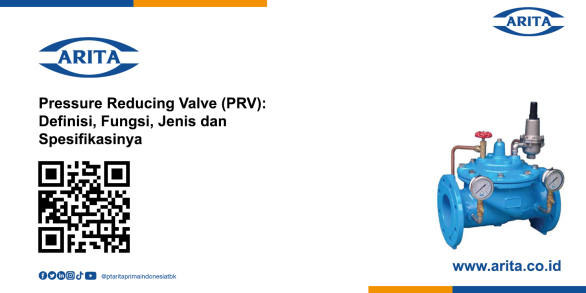

Pressure Reducing Valve (PRV): Definisi, Fungsi, Jenis dan Spesifikasinya
PRESSURE REDUCING VALVE (PRV): DEFINISI, FUNGSI, JENIS DAN SPESIFIKASINYA
Penjelasan
PRV (Pressure Reducing Valve) atau Pengatur Tekanan Air umumnya digunakan pada bangunan dengan instalasi pipa besar, seperti gedung bertingkat tinggi. PRV (Pressure Reducing Valve) dapat digunakan di bagian sistem hidrolik dan pneumatik.
Fungsi PRV (Pressure Reducing Valve)
Pengatur penurunan tekanan, perbedaan tekanan terjadi karena jarak, ketinggian, medan, dll. Misalnya pada sebuah apartemen lantai 3 dengan ketinggaian 5 meter dari tanah, tekanan yang ada pada lantai dasar dan di lantai 3 tentu berbeda. Semakin tinggi bangunan maka semakin rendah tekanan. Oleh sebab itu, perlu dipasang PRV (Pressure Reducing Valve) .
Cara Kerja PRV (Pressure Reducing Valve)
menurunkan pressure persekian bukaan katup pada main valve dengan cara menyeting pilot valve PRV (Pressure Reducing Valve). bukaan katup pada main valve tidak secara otomatis mengikuti debit dan kecepatan fluida tetapi disetting secara steady (adjustable) sesuai dengan besaran pressure outlet yang diinginkan, sehingga secara prinsip PRV (Pressure Reducing Valve) tidak digunakan untuk menstabilkan tekanan tetapi untuk menurunkan besaran tekanan sesuai dengan kebutuhan.
Terdapat dua regulator di setiap PRV (Pressure Reducing Valve). Yang pertama berfungsi mengatur tekanan maksimum, dan kedua berfungsi mengatur tekanan air minimum. PRV (Pressure Reducing Valve) dapat dipasang dengan posisi horizontal. Karena sistem kerja PRV (Pressure Reducing Valve) menggunakan membran, pemasangan horizontal mencegah pengikisan part yang menghambat kinerja.
Sebelum aliran fluida masuk ke PRV (Pressure Reducing Valve) , sebaiknya dipasang strainer untuk mencegah partikel-partikel kecil atau kotoran yang masuk ke part PRV (Pressure Reducing Valve) dan merusak bagian part PRV (Pressure Reducing Valve) tersebut.
Part List PRV (Pressure Reducing Valve)
1. Main Valve
2. Needle Valve
3. P200
4. Ball Valve
5. Inlet Pressure Gauge
6. Outlet Pressure Gauge
7. Strainer
Spesifikasi PRV (Pressure Reducing Valve)
Body material : Ductile Iron EN GJS-500-7
Diaphragm : EPDM + NYLON Trim : SS 304 Size : DN 50 - DN 500 (2" - 20") Adjusting Outlet pressure Spring Range : 2 - 15 bar (PN 16), 2.5 - 21 bar (PN25)
Connection : RF Flange PN 16, PN 25
Pilot & pipes : SS 304
Fusion Bonded Epoxy Resin Powder Coating Internal & External 250 Microns
