DIAPHRAGM VALVE: DEFINISI, FUNGSI, JENIS DAN SPESIFIKASINYA
Diaphragm Control Valve
Pada artikel kali ini kami akan membagikan informasi mengenai apa itu Diaphragm Valve. Diaphragm Valve mempunyai peranan yang sama seperti jenis valves lainnya. Namun diaphragm valve memiliki nilai lebih dibandingkan yang lain, yaitu memiliki aliran tenang sehingga fluida akan mengalir tanpa hambatan.
Mengenal Apa itu Diaphragm Valve?
Diaphragm valve sangat baik untuk flow control dan bisa untuk mengatur aliran (throttling) dan juga bisa digunakan sebagai On-Off valve. Diaphragm valve ini sesuai digunakan pada fluida yang memiliki pasir, semen atau lumpur serta fluida yang memiliki sifat korosif (Karat).
Actuator untuk Diaphragm Valve
Diaphragm valve dapat dikendalikan dengan berbagai jenis actuator seperti manual, hydrolic, pneumatic, electric dan lain-lain. Umumnya, jenis actuator pneumatic yang paling banyak digunakan pada diaphragm valve sebab dapat lebih cepat & efisien dibandingkan jenis hidrolic atapun electric.
Jenis-Jenis Diaphragm Valve

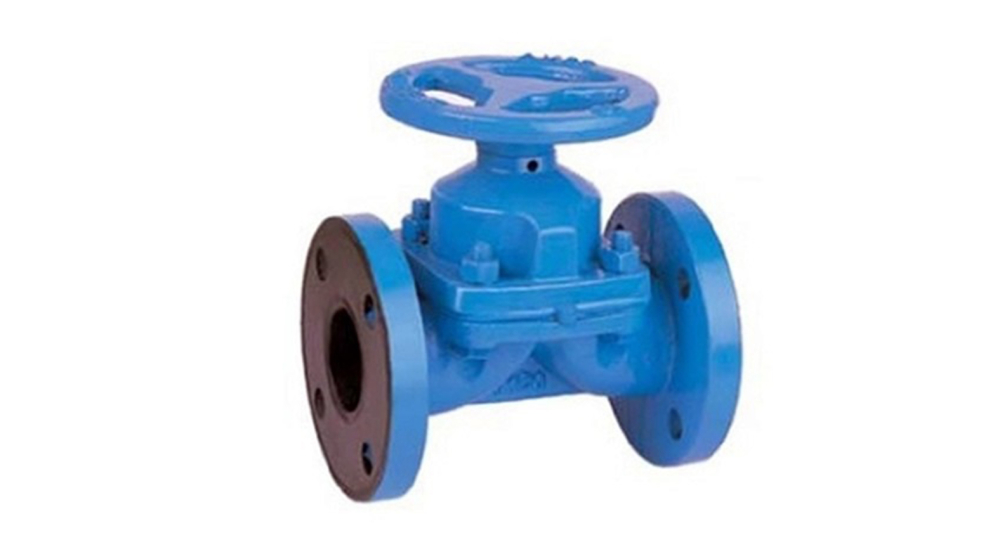

Struktur utama komponen Diaphragm valve yaitu body, diaphragm fleksibel dan bonnet (tutup cerobong). Untuk mengetahui bagaimana bentuk Diapgram valve maka kamu dapat melihat bentuknya yang cembung dibagian bawah handle. Untuk aplikasi utama diaphragm valve melibatkan slurry dan operasi tekanan.
Ada 2 jenis/tipe Diaphragm Valve yang perlu kamu ketahui, berikut informasinya:
Terdapat 2 tipe atau jenis Diaphragm Valve ini yaitu :
1. Tipe Straight-throught
Tipe Straight-throught mempunyai diameter dalam dan bentuk sama sebagai pipa saluran. Untuk mengoperasikan tipe valve ini, memerlukan putaran panjang.
2. Tipe Weir
Diaphragm Valve jenis Weir baik digunakan untuk throttling dan penutupan rapat yang rapat (Full Close). Untuk mengoperasikan diaphragm valve jenis ini, hanya membutuhkan putaran pendek.
Diaphragm Control Valve
Yaitu diaphragm valve with actuator
Aplikasi Diaphragm Valve
Diaphragm valve digunakan dalam berbagai aplikasi industri, termasuk:
1. Pengolahan Air dan Air Limbah: Diaphragm valve digunakan dalam sistem pengolahan air dan air limbah untuk mengontrol aliran fluida dan menghindari kontaminasi silang.
2. Industri Kimia dan Farmasi: Diaphragm valve digunakan dalam industri kimia dan farmasi karena kemampuannya yang tahan terhadap korosi dan tidak menghasilkan kontaminasi pada bahan kimia atau produk farmasi.
3. Industri Makanan dan Minuman: Diaphragm valve digunakan dalam proses produksi makanan dan minuman untuk mengendalikan aliran bahan-bahan yang sensitif terhadap kontaminasi.
4. Industri Pengolahan Limbah: Diaphragm valve digunakan dalam sistem pengolahan limbah untuk mengatur aliran limbah dan menghindari kebocoran yang dapat menyebabkan polusi lingkungan.
Spesifikasi
Media: Water, Gas, Chemical
Diameter Available DN 15 - DN 200 ( 1/2” – 8”)
Pressure Nominal: JIS 10K, PN 10, PN 16, ANSI 150
Body Material: Carbon Steel, Stainless Steel
Failed safe: Failed Close, Failed Open (Normally Close, Normally Open)
Working Temperature: -40°C Until 180°C
Function: On-Off, Modulating
Air Supply Maximum 8 bar: Action Single Acting or Double Acting
Actuator: Pneumatic & electric
