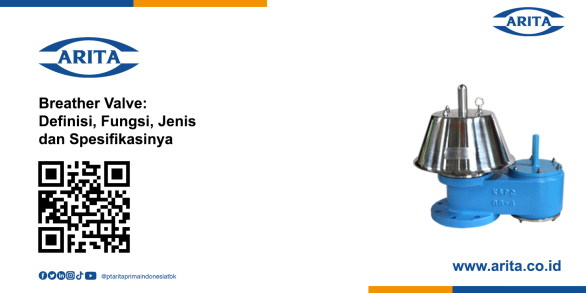

BREATHER VALVE: DEFINISI, FUNGSI, JENIS DAN SPESIFIKASINYA

Definisi

Breather Valve atau biasa disebut dengan Pressure Vacum Relief adalah suatu alat yang berfungsi untuk mencegah kerusakan pada Storage Tank (Tanki Penyimpanan) seperti perubahan bentuk tangki.

Prinsip kerjanya adalah membuang udara yang berlebih saat memuat media kedalam tangki dan menarik udara dari luar kedalam Tanki saat pengosongan media.

Mengapa perlu menggunakan Breather Valve?

Breather Valve adalah alat pelindung yang dipasang di nosel di bagian atas tangki atmosfer. Tujuan utamanya adalah untuk melindungi tangki dari kerusakan atau ledakan.

Tanpa bukaan atau bukaan yang terkontrol, tangki atmosfir atap tetap akan pecah di bawah tekanan yang meningkat yang disebabkan oleh pemompaan cairan ke dalam tangki atau akibat perubahan tekanan uap yang disebabkan oleh perubahan panas yang parah. Meledak, atau runtuhnya tangki, terjadi selama prosedur pemompaan atau perubahan termal. Saat level cairan menurun, tekanan ruang uap turun di bawah tekanan atmosfer.

Kekosongan ini harus dikurangi dengan membuka wadah secara terkontrol. Singkatnya, tangki perlu bernafas untuk menghilangkan risiko pecah atau meledak. Karena fungsi utamanya, Valve ini disebut Breather Valve.

Pemilihan katup harus sesuai dengan American Petroleum Institute Standard API 2000 atau standar lain yang berlaku.

Cara Kerja Breather Valve

Sebagian besar tangki atmosfer membutuhkan perangkat ventilasi yang memungkinkan uap dalam jumlah besar keluar di bawah tekanan yang relatif rendah. Biasanya tekanan set yang diijinkan adalah dalam inci tekanan kolom air, baik untuk kondisi positif maupun vakum. Ini karena sebagian besar tangki penyimpanan besar memiliki tekanan kerja maksimum yang diijinkan relatif rendah.

Tangki-tangki ini umumnya adalah bejana las volume besar yang dibangun dengan standar API 650. Untuk mengakomodasi volume besar pada tekanan set rendah, Katup ini memiliki port yang lebih luas daripada sambungan saluran masuk atau nosel. Pengaturan rendah yang diperlukan mengharuskan pemuatan berat pada Katup sebagai lawan dari pemuatan pegas. Karena hal di atas, Katup Nafas membutuhkan sekitar 100% tekanan berlebih untuk mencapai bukaan penuh Katup.

Namun, ketika memutuskan tekanan yang disetel, MAWP operasi Katup berbeban berat harus setidaknya dua kali tekanan yang disetel yang diperlukan untuk mendapatkan aliran optimal. Jika MAWP kurang dari 100% di atas set yang diperlukan, ukuran Valve bisa lebih besar dari biasanya. Kemungkinan obrolan Katup dan keausan kursi dan diafragma yang dipercepat akan ada jika tekanan berlebih kurang dari 20% diperbolehkan. Secara sederhana, Pressure/Vacuum Valve tidak persis seperti Safety Relief Valve tekanan tinggi dan tidak boleh berukuran 10% atau 20% di atas tekanan. Saat mengukur Katup Tekanan/Vakum, konsultasikan dengan kurva aliran pabrikan dan berikan tekanan berlebih yang cukup.

Spesifikasi

Model: Breather valve, Breather valve with flame arrester, breather valve with pipe away

Size: 2” ~ 12”

Connection: Flange (ANSI 150, PN 10, PN 16, JIS 10K)

Body Material: Carbon Steel, Aluminum, SS316, SS304

Diaphragm Material: Viton, Buna-N, Metal to Metal
