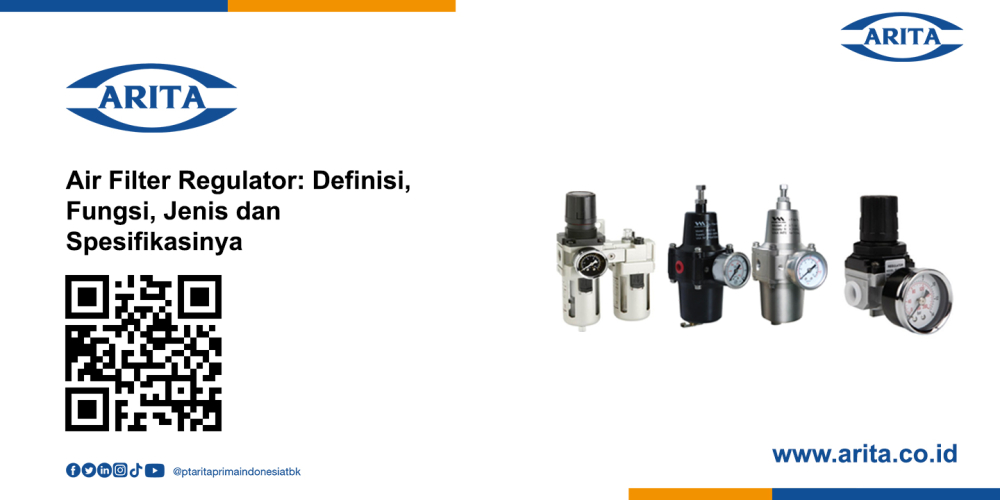

Air Filter Regulator: Definisi, Fungsi, Jenis dan Spesifikasinya

08-Agustus-2023
https://arita.co.id/cache/air-filter-regulator-2023-08-08-170904-2023-08-10-023022_x_Thumbnail1000.jpg

Definisi

Air Filter regulator digunakan untuk mengurangi tekanan udara atau menyesuaikan tekanan angin dari air compressor sesuai dengan Tekanan yang dibutuhkan pada Pneumatic Actuator. Air Filter Regulator memiliki keunggulan dapat menyaring angin yang dihasilkan oleh kompresor sehingga angin yang masuk ke actuator dipastikan bersih.

Fungsi

Air filter regulator adalah peralatan yang berfungsi untuk menyaring dan mengatur aliran angin. Alat ini sering digunakan dalam sistem pneumatik untuk menjaga kualitas angin dan juga untuk mencegah kerusakan pada peralatan pneumatic.

Cara Kerja

Cara kerja air filter regulator adalah dengan mengumpulkan angin dari luar ruangan dan masuk melewati sebuah penyaring (filter). angin yang sudah disaring kemudian dialihkan ke sebuah regulator tekanan, yang akan mengatur alirannya agar sesuai dengan tekanan yang diinginkan.

Filter: Setelah angin dikeringkan melalui air dryer . angin tersebut masuk melalui filter angin untuk disaring kualitasnya. Untuk menghilangkan partikel-partikel debu dan kotoran pada angin

Regulator: Pada bagian regulator , angin akan diatur jumlah tekanannya sehingga besarnya tekanan angin yang dialirkan ke aktuator telah sesuai dengan yqng diinginkan.

Lubricator : alat yang digunakan untuk memasok oli ke bagian mekanis dalam sistem pneumatik. Dapat mengurangi gesekan antara bagian yang bergerak. Ini juga dapat membantu untuk mengurangi panas yang dihasilkan oleh gesekan tersebut dan memperpanjang umur peralatan.

Keunggulan

  • Instalasi pada kompresor sangat mudah
  • Proses pengaturan tekanan sangat mudah
  • Desain dan material kuat
  • Tersedia air regulator dan air filter regulator Lubricant

Part Air Filter Regulator

Beberapa part dari Air Filter Regulator:

Head Casing Filter : HCF adalah Head atau kepala dari pada Filter Unit yang berfungsi sebagai masukan supply angina utama ke regulator. Sebagai joint port dengan bagian lainnya yaitu regulator. Sebagai penopang tabung Filter Sebagai dudukan fitting joint untuk jalur supply angin masuk.

Tabung Filter : adalah cover atau pelindung dari filterr unit yang berfungsi sebagai penampung kotoran atau benda asing seperti debu dan air yang masuk ke Filter unit.

Filter : Adalah bagian dari FRL yang berfungsi sebagai penyaring atau penyaring kotoran atau benda asing lainnya agar benda asing tersebut tidak masuk ke sistem unit angin.

Valve Blow atau drain : adalah valve atau pintu blow drain pada filter unit yang berfungsi sebagai Untuk membuang kotoran atau benda asing yang tersaring di filter unit. Untuk Mengeblow atau membuang angin bercampur air yang masuk kedalam sirkulasi pneumatik. Untuk membuang atau mengeblow sisa atau tekanan angin yang tersisa selama pemasangan komponen.

Spesifikasi

Available : air filter regulator & air filter+Lubricator

Body : Polycarbonate, alumunium diecast Working

Pressure : 0.15 Mpa ~ 0.85 Mpa

Working temperature : 5°C ~ 60°C

Filter precision : 25 µ Size : ½” ~ 1”
